LED Göstergeler

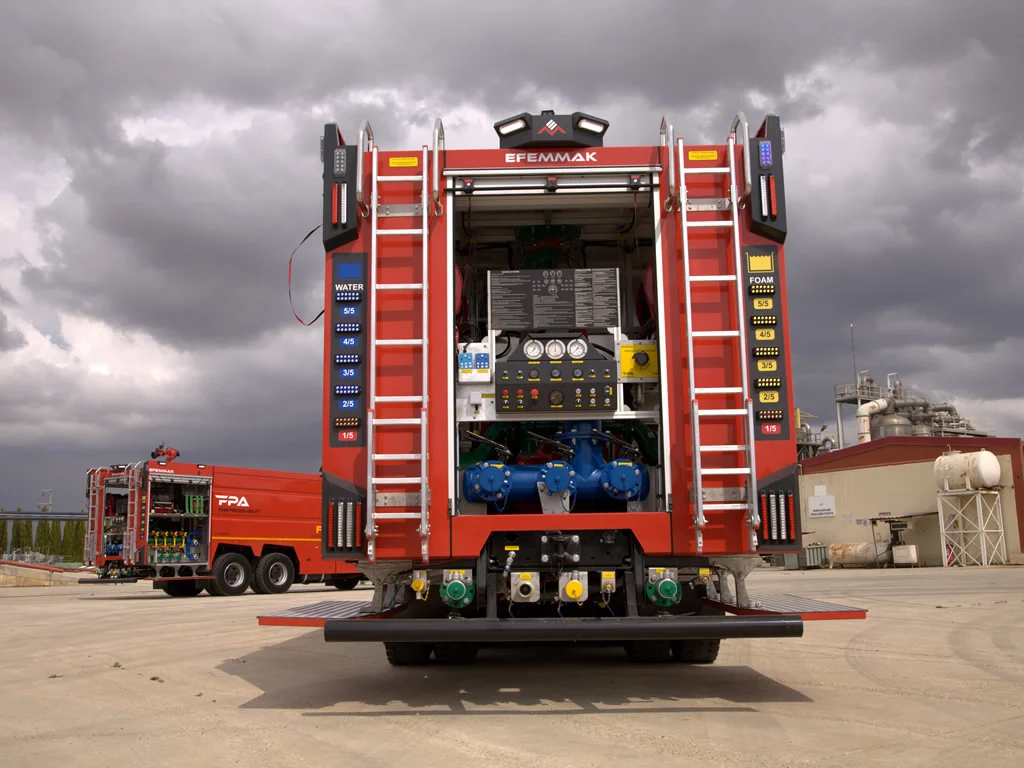

Tanklardaki sıvı miktarı her bir tank için 5 adet olmak üzere toplam 10 Adet gösterge çıkışına bağlı LED göstergeler ile gösterilmektedir. Tüm gösterge çıkışları PWM oransal şekilde sürülmektedir. Çıkışların oransal olarak sürülmesi ışık şiddetini ayarlamamıza olanak tanır. Ayrıca gösterge ışıklarının sürekli aktif olmasından kaynaklı ısınmayı azaltarak gösterge ledlerinin ömrünü uzatır.
Uyarılar ve Kalibrasyon
Seviye kalibrasyonu ve çıkış oransal sinyalin kalibrasyonu dijital girişlerle bilgisayara ihtiyaç duymadan yapılabilmektedir.
- Her bir tank için 1 adet olmak üzere 2 adet dijital çıkış: tank seviyesi %10 altına düştüğünde veya %105 üzerine çıktığında aktif olur. Bu çıkışlara sesli ikaz bağlanabilir.
- Sıvı seviyesi %10 altına düştüğünde ilk led sürekli olarak flash yaparak kullanıcıyı görsel olarak uyarır.
- Sıvı seviyesi %105 üzerine çıktığında ise tüm ledler flash yaparak overload durumuna geçildiğini kullanıcıya görsel olarak bildirir.
- Bu kontroller her tank için ayrı ayrı yapılmaktadır.
Fotoğraflar
Sık Sorulan Sorular
LED göstergeler neden PWM ile sürülüyor?
Gösterge çıkışları PWM oransal sürüldüğü için ışık şiddeti ayarlanabilir; ayrıca ledlerin sürekli aktif olmasından kaynaklanan ısınma azalır ve gösterge ledlerinin ömrü uzar.
