Öne Çıkan Özellikler
32 Bit 48 Mhz Atmel SAMD21G18A işlemci ile daha hızlı ve daha güçlüdür. Dahili CANBUS ile otomotiv uygulamaları geliştirilebilir.

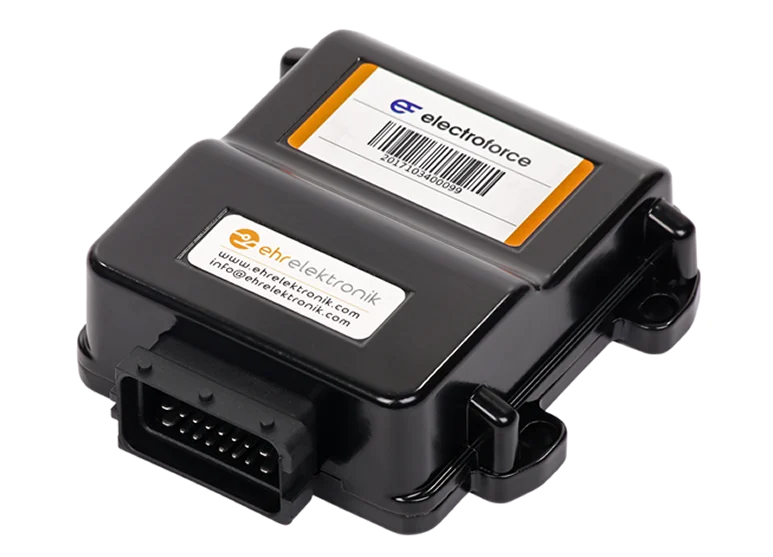

- IP65 otomotiv tarzı muhafaza
- CAN 2.0B Active arayüz
- -40 °C ile +85 °C arası çalışma
Giriş / Çıkış
4-20mA ve 0-32V olarak yazılımsal konfigüre edebileceğiniz 5 Adet analog girişe, dijital veya frekans girişi olarak konfigüre edilebilen 1 Adet girişe, 8 Adet 2A PWM çıkışa, 1 Adet 5V sensör besleme çıkışına, otomotiv uygulamaları için 1 Adet CanBUS portuna, parametre ayarları ve yazılım yüklemek için kullanabileceğiniz 1 Adet Seri TTL porta sahiptir.
Teknik Özellikler
| Çalışma Voltajı | 12V – 24V sistemler için uygun (9-32 V), ters gerilime karşı korumalı |
| Girişler | 1 dijital input (frekans girişi olarak kullanılabilir); 5 analog (yazılım ile 0-32V DC, 4-20 mA veya high aktif dijital giriş olarak konfigüre edilebilir) |
| Çıkışlar | 8 Adet 2A PWM high side çıkış |
| Sensör Besleme | 5 VDC @ 70 mA |
| CAN Arayüzü | CAN 2.0B Active |
| Seri Arayüz | RS232 TTL |
| Ölçüler | 130 mm uzunluk; 110 mm genişlik; 36,8 mm yükseklik |
| Ağırlık | 100 gram |
| Konnektörler | FCI 24 Pin Otomotiv Konnektör |
| Çalışma Sıcaklığı | -40° to +185°F (-40° to +85°C) |
Sıkça Sorulan Sorular
EFC24 hangi besleme gerilimiyle çalışır?
12V – 24V sistemler için uygundur (9-32 V) ve ters gerilime karşı korumalıdır. Sensör besleme çıkışı 5 VDC @ 70 mA’dir.
EFC24’ün gövdesi ve çalışma sıcaklığı nedir?
Kompakt, IP65 otomotiv tarzı muhafaza kullanır; FCI 24 Pin Otomotiv Konnektör ile bağlanır. Çalışma sıcaklığı -40 °C ile +85 °C arasındadır.
EFC24 hangi haberleşme arayüzlerine sahiptir?
CAN 2.0B Active arayüzü ve RS232 TTL seri arayüzü vardır; seri port parametre ayarları ve yazılım yüklemek için kullanılır.
