Öne Çıkan Özellikler
İşte bu ileri teknoloji kontrol ünitesinin öne çıkan özellikleri:
- 2x ARM® Cortex®-M4 serisi, 32-bit çekirdek (Uygulama) + 1x ARM® Cortex®-M3 serisi, 32-bit çekirdek (Watchdog)
- Codesys 3.5 ile programlanabilir
- 2x CAN BUS (11/29 bit tanımlayıcı), ISO 11898-2
- İç Mimarisi: Cat 3 as 13849-1, MTTFd: 104 yıl
- Giriş Koruması: IP67, Çalışma Sıcaklık Aralığı: -40 ila +85 °C
Koruma Özellikleri
Elektriksel koruma:
- Ters Polarite Koruması
- Aşırı Voltaj Koruması
- Yük Atma Koruması
Teknik Özellikler
| Yüksek Performanslı Elektronik Özellikler | |
|---|---|
| Mikroişlemci | 2x ARM® Cortex®-M4 serisi, 32-bit çekirdek (Uygulama); 1x ARM® Cortex®-M3 serisi, 32-bit çekirdek (Watchdog) |
| Saat Hızı | 168 MHz |
| FLASH | mikroişlemci başına 2 MB |
| RAM | mikroişlemci başına 256 KB + 4 KB yedekleme |
| Veri kaydedici | 256 KB paylaşılan |
| Ekstralar | Gerçek Zamanlı Saat, dahili röleli WDO devresi |
| Çok Yönlü Elektrik Özellikleri | |
| Çalışma Voltajı | 8 ila 32 V DC |
| Akım Tüketimi | 12V’de 150 mA |
| Sağlam Mekanik Tasarım | |
| Ağırlık | 0.2 kg |
| Giriş Koruması | IP67 |
| Çalışma Sıcaklık Aralığı | -40 ila +85 °C |
| Gelişmiş Giriş/Çıkış Kapasiteleri | |
| Girişler | 2x 6 (12) Dijital yüksek taraf / Analog girişler |
| Çıkışlar | 2x 6 (12) Dijital/PWM açık döngü çıkışlar (maks. 2A); 2x 1 (2) Dijital/PWM açık döngü çıkışlar (maks. 5A) |
| Konnektör | 36 pin JST 36ZRO-B-1A |
| Kapsamlı Arayüzler | |
| CAN | 2x CAN BUS (11/29 bit tanımlayıcı), ISO 11898-2 |
| Standartlara Uygunluk | |
| EMC | EN 61000-6-2:2005, EN 61000-6-4:2007 + A1:2011 |
| Titreşim, Şok ve Serbest Düşme | EN 60068-2-6:2007 / EN 60068-2-27:2009 |
| Sıcaklık | EN60068-2-1, N14Nb, -2, -78, -30 |
| Güvenlik ve Güvenilirlik | |
| İç Mimarisi | Cat 3 as 13849-1 |
| Arıza Oranı Analizi | MIL-HDBK-217F-Notice 2 |
| MTTFd | 104 yıl |
| DC | %60 |

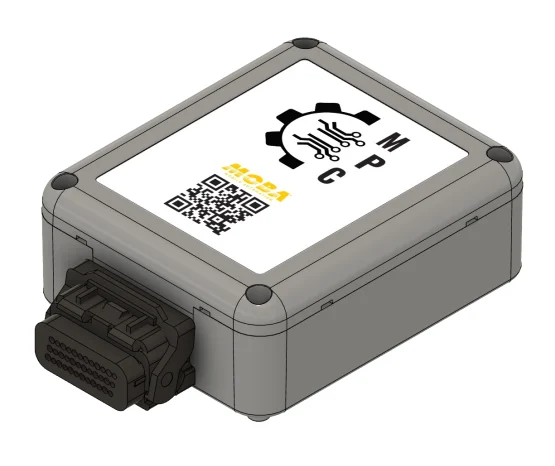

MPC-113 Redundant Ana Kontrol Ünitesi, üstün performans sunmak için tasarlanmıştır ve sistemlerinizin sorunsuz ve verimli bir şekilde çalışmasını sağlar. İster karmaşık endüstriyel süreçleri yönetin, ister sofistike otomasyon görevlerini yerine getirin, bu kontrol ünitesi ihtiyacınız olan güvenilirlik ve esnekliği sunar.
İlgili ürünler ve proje
MPC113 ile aynı MOBA ailesinden MSC113 Redundant Yardımcı Kontrol Ünitesi birlikte kullanılabilir; MSC113, 1 x CAN Bus ISO 11898 arayüzlü ve IEC60529’a göre IP66/IP67 koruma sınıflı yardımcı kontrol cihazıdır. HMImc Operatör Konsolu, iki MPC-113 kontrolörüne uygun çok fonksiyonlu bir kontrolör kasası sunar. MPC113 ve MSC113 kontrolörlerin araç, tabla ve sepette CAN-BUS ağıyla birlikte kullanıldığı bir uygulama için itfaiye merdiveni platformu revamping projemize ve itfaiye merdiveni ve platform revamping hizmetimize bakabilirsiniz.
MOBA MPC113 ve MSC113 kontrolörlerinin uygulama yazılımını CODESYS 3.5 ile EHR Elektronik geliştirir.
Bu konudaki ilgili hizmet: CODESYS uygulama yazılımı geliştirme hizmetimiz.
YÜKLEMELER
Teknik Föy (İngilizce)MPC113 ile MSC113 arasındaki fark nedir?
MPC113 redundant ana kontrol ünitesidir: iki uygulama işlemcisi ve ayrı bir watchdog işlemcisi vardır, Codesys 3.5 ile programlanır ve 2x CAN BUS arayüzü sunar. MSC113 ise redundant yardımcı kontrol cihazıdır; 1 x CAN Bus ISO 11898 arayüzü ve IEC60529’a göre IP66/IP67 koruma sınıfı vardır.
MPC113, MOBA HMImc operatör konsoluna takılabilir mi?
HMImc operatör konsolunun çok fonksiyonlu kontrolör kasası dört farklı türde kontrolöre uygundur; seçenekler arasında iki MPC-113 kontrolörü bulunur.
